1．电磁流量计的类型

电磁流量计按结构型式可分为一体式和分体式两种，均由电磁流量传感器和转换器两部分组成。传感器安装在工艺管道上感受流量信号。转换器一方面向传感器励磁线圈提供稳定的励磁电流以建立励磁磁场；同时把传感器送来的感应电势信号转换成标准电信号，输出给显示记录仪表。

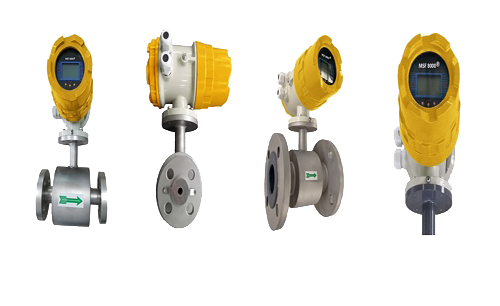

分体式电磁流量计的传感器和转换器分开安装，转换器可远离恶劣的现场环境，并且仪表调试和参数设置都比较方便。分体式需要专用屏蔽电缆连接转换器和传感器。一体式电磁流量计，可就地显示，信号远传，接线简单，价格便宜。现场环境条件较好时，多选用一体式电磁流量计。

2．电磁流量传感器的结构

电磁流量传感器主要由测量管组件、磁路系统（由励磁线圈和铁心组成）、电极等部分组成，其典型结构示意图如图3-43所示。测量管一般有两层，外层为不导磁的金属管，既提高了承压能力，又可避免磁场被测量管屏蔽；内层为绝缘内衬管，为防止感应电势被短路，一般用塑料或陶瓷材料制成。测量管上下装有励磁线圈，通以励磁电流后产生磁场穿过测量管。电极安装在与磁场垂直的测量管两侧管壁上，电极与金属外管绝缘，但露出内衬管，与液体相接触，引出感应电势信号。由于电极直接与被测液体接触，要求耐磨、耐腐蚀、导电性好。
